功率型 NTC熱敏電阻器與繼電器

返回列表 來源：發布日期： 2025.12.30 瀏覽量：1

在AC電源系統設計中，浪涌電流是常見且危害較大的問題 —— 尤其AC系統供電在90°相位角時、負載帶大容量濾波電容或電機負載的系統中，通電瞬間易產生正常工作數倍浪涌電流。若不抑制，可能導致熔絲熔斷、整流橋損壞或電容過應力。

傳統繼電器抑制浪涌電流，采用“繼電器 + 限流電阻”組合，原理為：上電時繼電器斷開，串聯的固定電阻（如水泥電阻）限制浪涌電流，待電容充電完成、電流穩定后（通常需幾十毫秒至幾百毫秒），控制器觸發繼電器吸合，短路限流電阻，使電路進入穩態。但該方案存在空間和成本等明顯局限性。

南京時恒電子推出的系列功率型NTC（Negative Temperature Coefficient）熱敏電阻器，利用其“低溫高阻、高溫低阻” 的特性。上電瞬間（常溫）NTC 電阻值極高（通常數歐至數百歐），限制回路電流上升速度，抑制浪涌；上電后電流發熱使 NTC 溫度升高，電阻值迅速降至極低（通常毫歐級），幾乎不影響正常電路功耗。可有效替代繼電器，簡化電路結構、提高系統可靠性并降低整體成本。

傳統繼電器浪涌抑制方案：

1. 典型系統結構

需額外配置控制與驅動電路，結構如下：

2. 核心局限性

機械壽命有限：長期使用存在機械磨損失效，觸點易氧化、電弧燒蝕（尤其高頻通斷場景），壽命通常僅 1-5 萬次，振動可能導致觸點接觸不良；

成本與復雜度高：需設計輔助控制、驅動電路，配套：限流電阻（如水泥電阻）、繼電器、延時控制器（如 MCU/定時器）、驅動電路，元件數量多故障率疊加，推高成本且增加結構復雜度；

噪聲干擾與安全隱患：動作時產生觸點火花，伴隨機械噪聲，繼電器吸合/斷開時產生電磁脈沖（EMI），需額外增加濾波元件；低電壓下可能出現線圈吸合不牢固的問題。

功率型 NTC熱敏電阻替代方案：

1. 方案核心原理

利用NTC熱敏電阻的溫度自調節特性：

通電初期：NTC 處于低溫狀態，阻值高，快速抑制浪涌電流；

穩態工作：NTC 因自身發熱阻值急劇下降，進入低功耗狀態，不影響系統正常運行。

2. 簡化系統結構

對于浪涌抑制，無需輔助的控制或驅動電路，結構大幅簡化：

3. 南京時恒電子NTC熱敏電阻適用系列

替代繼電器的NTC熱敏電阻，涵蓋南京時恒電子生產的功率型 NTC熱敏電阻的MF72、MF73T-1/2、MF73、MF74、MF75 五大系列，滿足不同場景需求。

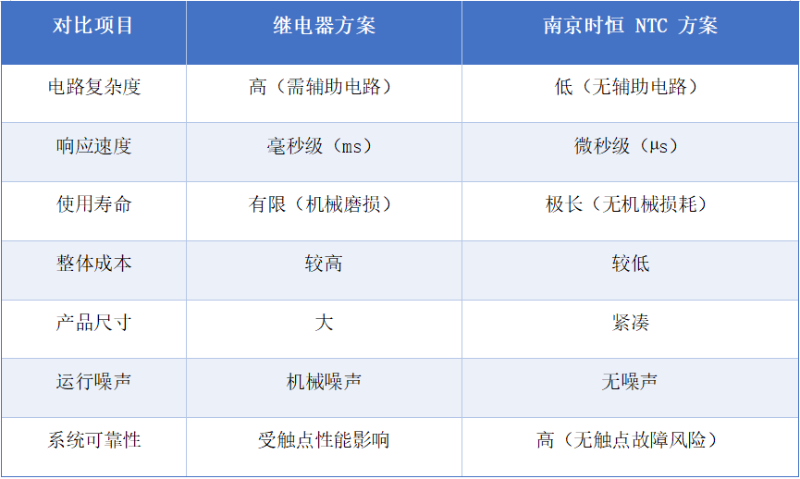

方案性能對比（繼電器 VS NTC）：

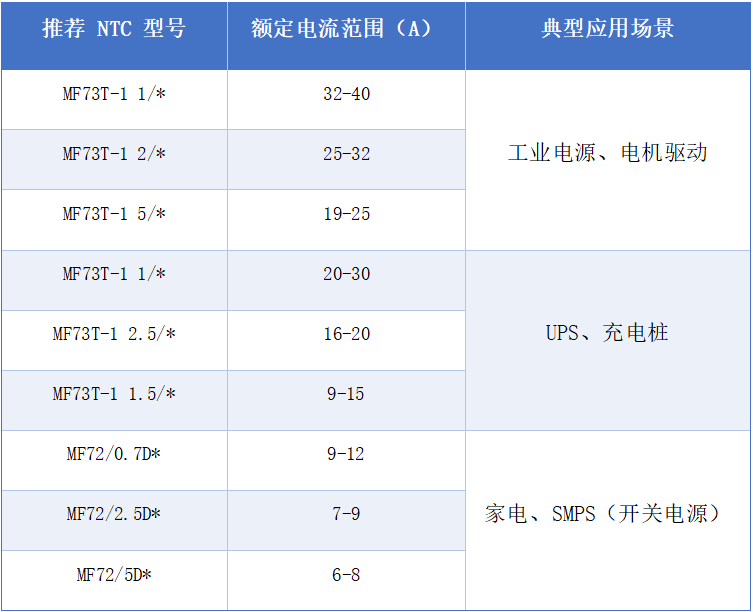

南京時恒NTC熱敏電阻型號匹配參考（部分場景）：

注：*為該系列中的穩態電流或產品尺寸。上表列出的典型應用匹配示例，具體型號則需結合系統電流、浪涌驗收標準等實際參數進行確定和調整。

通過工程驗證對比測試，NTC 方案優勢明確：

1、 NTC為半導體元件，壽命長，可靠性高，抗振動、抗惡劣環境能力更強，無需維護。抗電磁干擾（EMI），對電壓波動適應性強。

2、 僅需一個NTC元件，成本低，直接串聯在主回路，電路大幅簡化，無需額外控制邏輯，適合緊湊布局。

3、 正常工作時 NTC 電阻值極低（毫歐級），功耗 P=I2R 可忽略。幾乎沒有長期通電存在的靜態功耗。

4、穩態溫升：NTC 熱敏電阻具備較大的耗散系數，因此其工作溫升更低，功率承載能力更為突出，同時在長期使用過程中老化速率更慢。

南京時恒電子科技有限公司專注于NTC 熱敏電阻器的研發、生產、制造、銷售，產品涵蓋功率型、補償型、測溫型、溫度傳感器四大NTC產品系列，功率型NTC系列產品，規格型號多， 通過 UL、CUL、TüV、CQC 產品認證，具有抑制浪涌電流能力強、沖擊電容量高、防雷擊能力突出的特點。最小標稱阻值（ R 25）可達0.2 ? ，最大沖擊電容量15000μF，最大穩態電流120A，具有各種外形尺寸和標稱電阻值，產品最小直徑3mm，最大直徑80mm，可抑制從幾安到幾千安倍的浪涌電流，適用小到幾瓦大到幾千瓦用電器浪涌電流的抑制。 可替代繼電器，應用于多數 AC輸入電源、照明設備、電機控制及家電產品。
